EM277-1AA22 完全兼容西门子200系列

更新:2017-09-01 16:23:12      点击:
  • 品牌:   JQECT
  • 型号:   EM277-1AA22
  • 市场价:   0 元
  • 优惠价:   请咨询客服 元 (已有 0 人购买)
  • 在线订购   加入收藏
产品介绍

产品介绍

PROFIBUS-DP从站接口模块,最高通信速率12Mbps,光电隔离。
自适应波特率,最高通信速率12Mbps,光电隔离技术,可靠性高,抗干扰能力强。

供电电源反接保护、浪涌吸收功能。

总线、通道隔离技术,稳定可靠。

订货数据
订货号
EM277A DP从站接口模块
EM277-1AA22



电气

端口数

           1

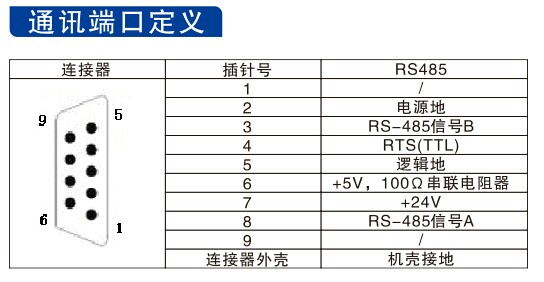

电气接口            隔离RS485
通道与总线之间,电源到总线

          隔离

PROFIBUS-DP/MPI波特率(自动设置) 9.6、19.2、45.45、93.75、187.5和500K;1、1.5、3.6和12M
协议                     PROFIBUS-DP从站或MPI从站
电缆长度(屏蔽)
小于等于19.2K 1200米
45.45-187.5K 1000米
500K 400米
1至1.5兆波特 200米
3至12兆波特 100米
从站设置
站地址设置  1至63(由拨码开关进行设置)
每段最大站数 31
每个网络最大站数 63、至多62个EM277站点
MPI连接 总共6个,2个保留(1个用于PG,1个用于OP)

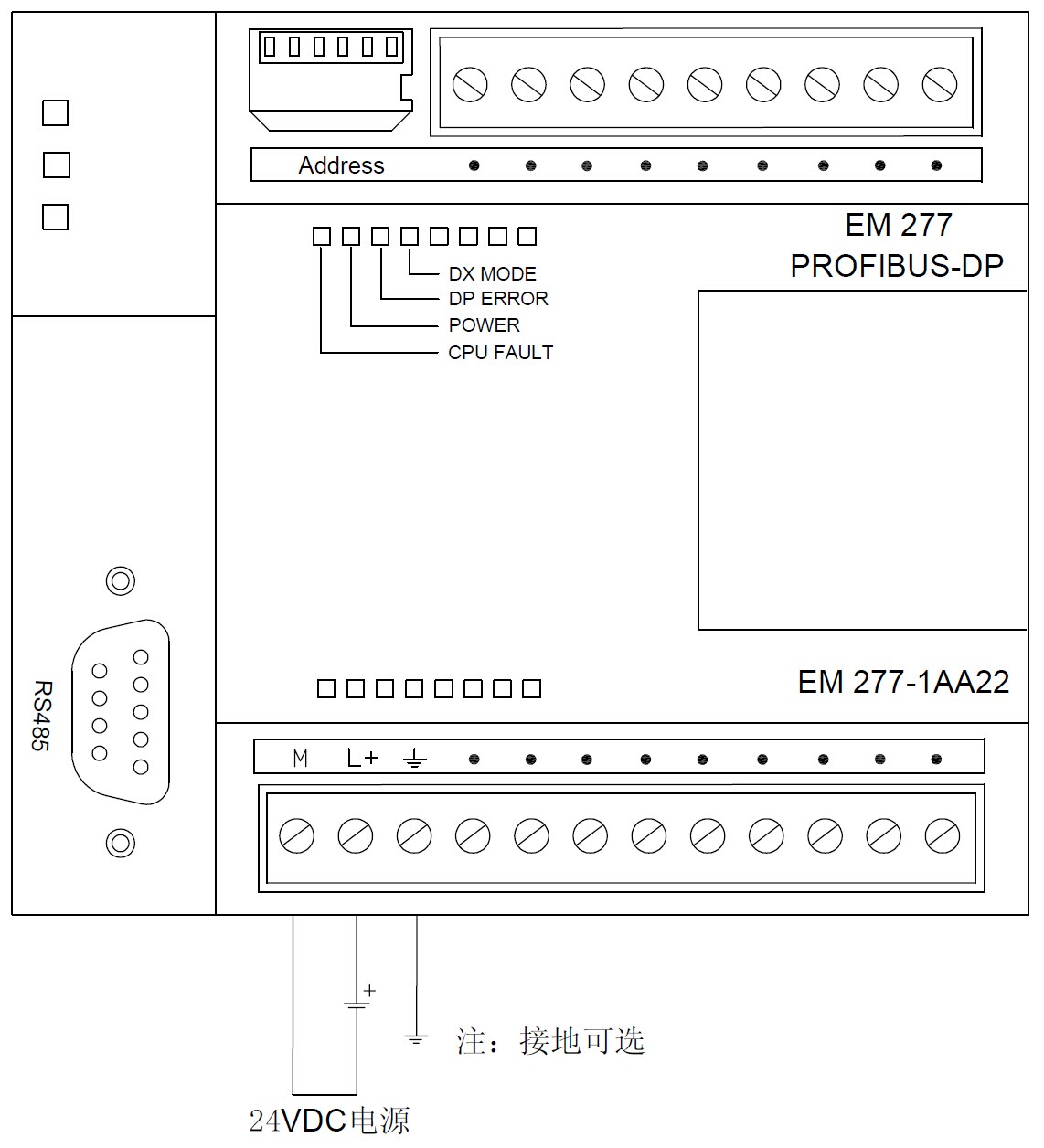

24VDC输入电源要求
电压范围 20.4至28.8VDC(2类或PLC的传感器电源)
显示指示 电源POWER绿色灯,ERROR红色灯,MODEl黄色灯
工作温度 0-60℃

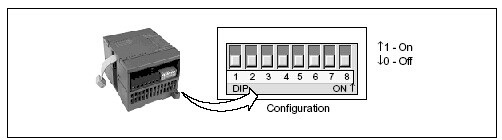

地址开关设置:

DIP开关SW1-6,用二进制数表示,其中SW1为最低位,SW6为最高位(必须打到“OFF”),SW1-SW6打到“ON”表示“1”,打到“OFF”表示“0”具体计算如下:

地址=SW1×20+ SW2×21 +SW3×22 +SW4×23+ SW5×24+SW6×25

终端电阻设置

终端电阻 含义
ON 表示处于网络最后一个节点
OFF 表示处于网络非最后一个节点
